Descripción

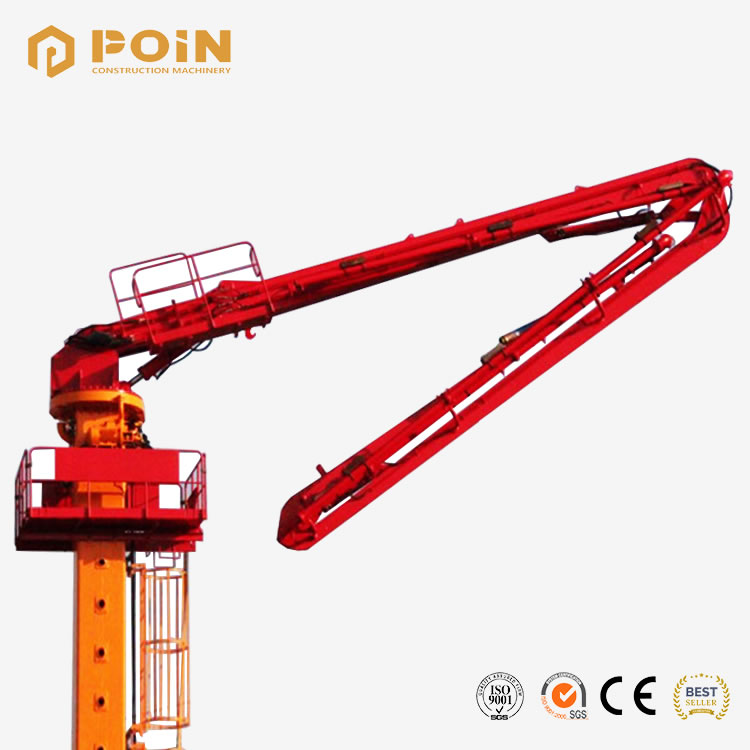

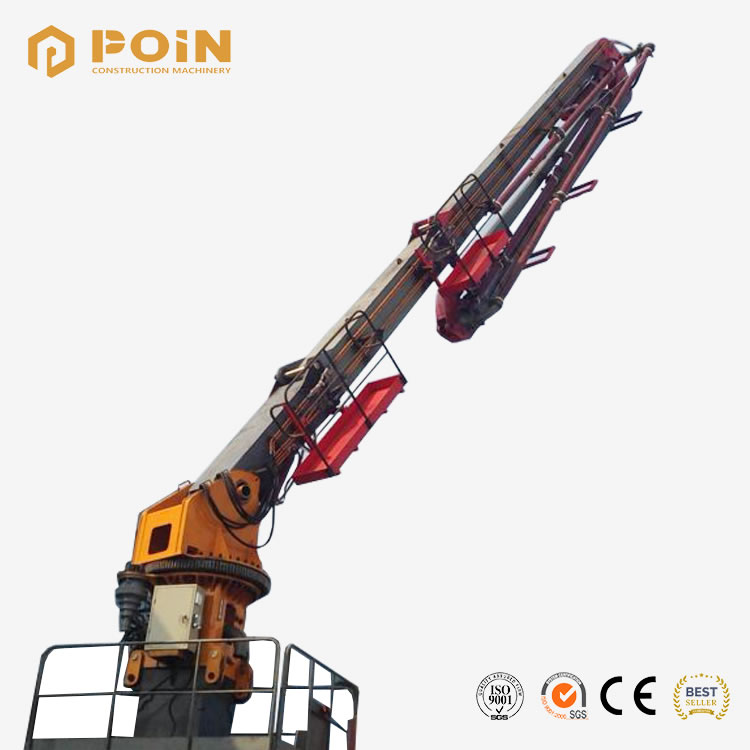

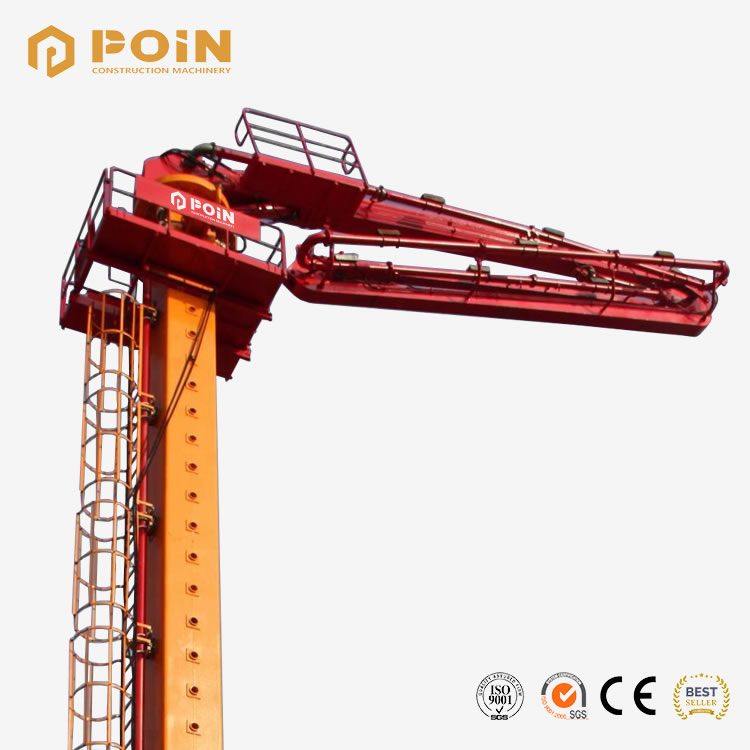

La pluma distribuidora de hormigón POIN HG28 es de tipo trepador hidráulico, ideal para edificios de gran altura, puentes y presas. Accionamiento hidráulico completo, giro de 360°; la válvula de equilibrio y la válvula de control direccional de solenoide se importan de Alemania Rexroth. Los componentes principales del sistema eléctrico se importan de empresas mundialmente famosas como France Schneider. Hay dos modos de funcionamiento: control remoto con cable e inalámbrico.

Descripción del producto

POIN es un fabricante profesional de maquinaria para concreto y accesorios y accesorios para excavadoras, con más de 20 años de experiencia en producción. La pluma distribuidora de concreto de la serie POIN HG está diseñada a partir de la tecnología Putzmeister, a través de la actualización y mejora continuas, ya logró un rendimiento perfecto.

La pluma distribuidora de hormigón POIN HG28 es de tipo trepador hidráulico, ideal para edificios de gran altura, puentes y presas. HG28 CPB tiene tres plumas de distribución hidráulica de balancín hechas de acero especial de alta resistencia, y fácil montaje y desmontaje con capacidad de bastidor dividido, así como un uso seguro y cómodo con el avanzado sistema de control hidráulico proporcional. HG28 tiene accionamiento hidráulico completo, giro de 360°; Los brazos plegables tipo “R”, la válvula de equilibrio y la válvula de control direccional solenoide son importados de Alemania Rexroth. Los componentes principales del sistema eléctrico son importantes para empresas mundialmente famosas como France Schneider. Hay dos modos de funcionamiento: control remoto con cable e inalámbrico.

Control hidraulico completo, excelente rendimiento

El control hidráulico completo de todos los movimientos de la pluma proporciona un control suave y preciso.
El sistema hidráulico compensado por presión, proporcional y sensible a la carga proporciona una colocación precisa y predecible de la pluma, incluso durante la operación multifunción.

Instalación Rápida

La amplia aplicación de la tecnología de diseño modular y los componentes de conexión rápida permiten un montaje y izado rápidos de las plumas de colocación.

Sistema de control inteligente reconocido mundialmente

El controlador de inicio de sesión programable (PLC) Siemens fabricado en Alemania está equipado con un control remoto local, con cable o de ultra larga distancia de 100 m.
Este sistema confiable puede operar dentro de cuatro bandas de frecuencia seleccionables por el usuario.

Los cilindros de la pluma equipada estan con valvulas de contrapeso para mayor seguridad

La válvula de contrapeso proporciona una función de bloqueo como medida de seguridad adicional.

La vida útil de la tubería de suministro aumentó de 3 a 5 veces

El uso de tubería de suministro de doble pared resistente al desgaste ha mejorado la vida útil hasta 30 000-50 000 m³.
Esto es de 3 a 5 veces más que la vida útil de una tubería ordinaria.

Dos modelos de Escalada

Marcos trepadores interiores: marcos de piso o marcos de pared (ascensor o pozo), que son adecuados para diferentes sitios de trabajo.

Parámetros de la pluma distribuidora HG28

Modelo		HG28
Dimensión de la tubería de entrega (diámetro exterior × grosor) (mm × mm)		Φ133×4
Dimensión de la manguera de entrega (diámetro interior × longitud) (″×mm）		5″×3000
Radio de la pluma distribuidora (m)		27.7
Altura estacionaria (hasta la unión entre el extremo de la pluma y la mesa giratoria) (m)		22.9
Tres brazos plegables hidráulicos	1ra sección	10.5m
	2ª sección	9.2m
	3ra sección	8.0m
Articulación de pluma	1ra sección	－4.2°～＋82.5°
	2ª sección	0°～180°
	3ra sección	0°～180°
Rango de giro (°)		360
Potencia del motor (kW)		11
Presión del sistema hidráulico (MPa)		28
Tipo de aceite hidráulico		ESSO NUTO H46
Intervalo de columpio (m)	Escalada	3.0～4.2
	Colocación de hormigón	6.0～8.4
	descansando
Modo de operación	1. control remoto por cable2. radio control remoto
Energía		380V/50Hz
velocidad del viento	Colocación de hormigón	≤60 km/h
	Escalada	≤28 km/h
temperatura de trabajo		0～48℃
