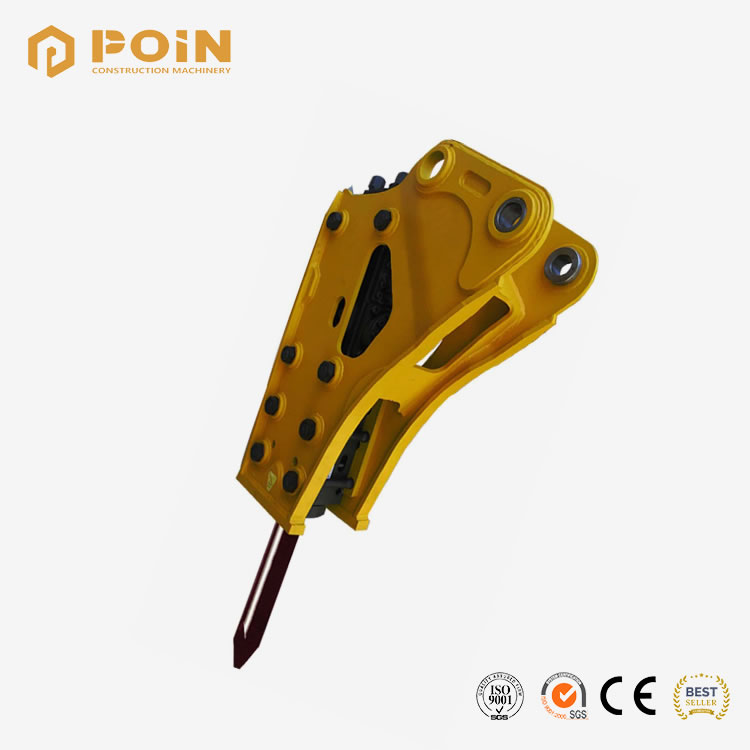

Lado de la excavadora tipo martillo hidráulico

Descripción

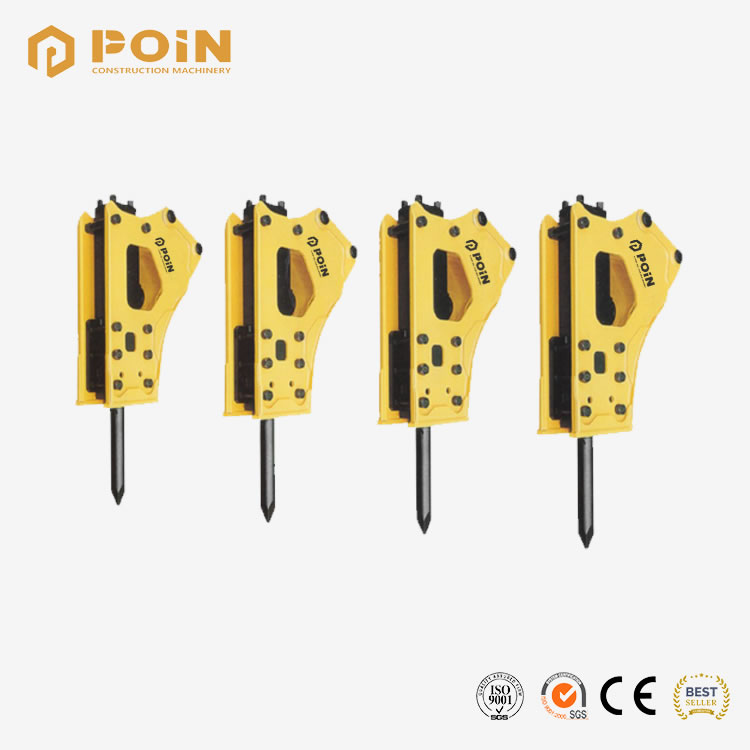

El martillo hidráulico de tipo lateral es uno de los tipos más populares de martillos hidráulicos. Se selecciona por su bajo nivel de ruido, ahorro de energía y protección del medio ambiente. POIN tiene una gama completa de martillos hidráulicos para excavadoras de 4 a 55 toneladas. Son aptas para todo tipo de marcas y modelos de excavadoras.

martillo rompedor y herramientas

Modelo de la serie de martillos Soosan		Unidad	Martillo pequeño	Martillo mediano	Martillo grande
			PN40	PN50	PN81N	PN81	PN100	PN121	PN130	PN140	PN151
Peso total	Tipo de lado	Kg	250	765	1462	1740	2144	2413	2650	2990	3788
	Tipo superior	Kg	298	890	1515	1754	1972	2555	3065	–	3909
Largo total	Tipo de lado	mm	1330	1939	2289	2414	2603	2776	2919	3015	3189
	Tipo superior	mm	1373	2251	2691	2823	3047	3119	3359	–	3617
Ancho total	Tipo de lado	mm	235	395	508	508	600	610	610	630	665
	Tipo superior	mm	350	438	580	620	620	710	710	–	760
Presión operacional		Kg/m2	110-140	150-170	160-180	160-180	160-180	160-180	160-180	160-180	160-180
Flujo de aceite operativo		1/min	40-70	80-110	100-150	120-180	150-210	180-240	200-260	200-260	210-290
Tasa de impacto		bpm	500-900	350-700	350-600	350-500	300-450	300-450	250-400	250-350	200-350
Diámetro de la manguera		pulgada	1/2	3/4	1	1	1	1 1/4	1 1/4	1 1/4	1 1/4
Diámetro de la herramienta		mm	68	100	135	140	150	155	165	165	175
Peso de la herramienta		Kg	18	54	115	126	155	182	205	205	247
Contenido		m2	0.15-0.3	0.4-0.6	0.6-0.8	0.7-0.9	0.9-1.2	1.1-1.4	1.2-1.7	1.2-1.7	1.4-2.0
Peso del portador		Tonelada	4.0-7.0	11-16	16-21	18-26	25-30	28-35	30-45	30-45	40-55

Consejos prácticos para el uso de herramientas de demolición

Las herramientas de martillo hidráulico POIN solo están diseñadas y son adecuadas para su uso en máquinas equipadas con portaherramientas correspondientes. Tenga en cuenta las instrucciones de uso y las notas de seguridad del fabricante de la máquina. POIN no asume ninguna responsabilidad por el mal uso de las herramientas. Así es como se preserva la gran funcionalidad, seguridad y confiabilidad de las herramientas rompedoras POIN:

Pasadores y candado

Komatsu Series
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
PC60		20X-70-00150	PIN(ø17x69mm)	0.15
PC100		203-70-74218	PIN(ø19.5x80mm)	0.18
PC200		09244-02496	PIN(ø25x101mm)	0.33
PC300		09244-02516	PIN(ø25x120mm)	0.44
PC400		09244-03036	PIN(ø30x152mm)	0.85
PC600/650		209-70-54240	PIN(ø36x175mm)	1.32
PC1250/1000		21N-72-14330	PIN(ø40x175mm)	1.58

Serie oruga
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
CAT J200/305		8E6208	PIN(ø11x57mm)	0.045
		8E6209	LOCK(ø22x57mm)	0.025
		4T0001	LOCK(ø18x57mm)	0.11
CAT J225/307		6Y3228/1324762	PIN(ø14x65mm)	0.078
		8E6259/1495733	LOCK(ø30x65mm)	0.03
CAT J250/312		8E6258/1324763	PIN(ø14x77mm)	0.1
		8E6259/1495733	LOCK(ø30x77mm)	0.03
		3G9609	LOCK(ø27x77mm)	0.03
CAT J300/315		9J2308/1324766	PIN(ø14x92mm)	0.13
		8E6259/1495733	LOCK(ø30x92mm)	0.03
		3G9609	LOCK(ø32x92mm)	0.03
CAT J350/320		8E6358/1140358	PIN(ø19x105mm)	0.28
		8E6359/1140359	LOCK(ø39x105mm)	0.04
		3G9459	LOCK(ø32x105mm)	0.66
CAT J400/325		7T3408/1167408	PIN(ø22x118mm)	0.4
		7T3409	LOCK(ø32x118mm)	0.04
		8E8409/1167409	LOCK(ø43x118mm)	0.04
CAT J450/330		6Y2527/1U1458/9W8296	PIN(ø19x130mm)	0.28
		8E6359/1140359	LOCK(ø39x130mm)	0.04
		3G9549	LOCK(ø32x130mm)	0.82
CAT J460/330		8E0468/1140468	PIN(ø24x133mm)	0.29
		8E8469/1073469	LOCK(ø44x133mm)	0.48
CAT J550/345		6Y8558/1073378	PIN(ø25x163mm)	0.05
		8E5559/1078559	LOCK(ø52x163mm)	0.63
		3G9559	LOCK(ø48x163mm)	2.3
CAT J600/365		6I6608/1139608	PIN(ø30x192mm)	1.1
		6I6609/1139609	LOCK(ø59x192mm)	0.12
D4		9W2668	PIN(ø19x85mm)	0.52
		1U2405	LOCK(ø38x85mm)	0.04
D5/D6/D7		9W2678	PIN(ø19x105mm)	0.22
		1U2405	LOCK(ø38x105mm)	0.04
D8/D85		4T2479/7J9600	PIN&LOCK(ø25x120mm)	0.28
D9/D11		102-9062/3G0500	PIN&LOCK(ø32x150mm)	0.96

Hyundai & Liugong Series
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
HY200		E161-3035	PIN(ø20x110mm)	0.26
		61ES-11150	LOCK(ø32x110mm)	0.04
HY290		E262-5004	PIN(ø20x121mm)	0.3
		S411-180002/61E11150	LOCK(ø34x121mm)	0.04
HY450		61E7-0105	PIN(ø25x155mm)	0.6
		61EH-11150	LOCK(ø45x155mm)	0.05
LG40		LG40	PIN(ø18x100mm)	0.18
			LOCK(ø31.5x100mm)	0.6

Serie Daewoo
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
DH130		2705-9014	PIN(ø18x87mm)	0.16
		2705-9015	LOCK(ø30x87mm)	0.47
DH220		2705-1020	PIN(ø19x107mm)	0.22
		2114-9008	LOCK(ø34x107mm)	0.75
DH280		2705-9010	PIN(ø19x121mm)	0.26
DH300		2114-9008	LOCK(ø34x121mm)	0.85
DH360		2705-1021	PIN(ø22x131mm)	0.38
		2114-1849	LOCK(ø35x131mm)	0.97
DH420		2705-1034	PIN(ø25x155mm)	0.58
		2114-1931	LOCK(ø45x155mm)	1.9
CAT J700		4T4708/1134708	PIN(ø32x195mm)	1.2
		4T4707/1134709	LOCK(ø63x195mm)	0.175
CAT J800		1341808/1020101	PIN(ø35x240mm)	1.8
		1341809/1012834	LOCK(ø35x70mm)	1.05

Serie Esco
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
ESCO KELLY(22R10)		22-RP	PIN(ø13x81mm)	0.08
		22-RB	LOCK(ø21x68mm)	0.15
ESCO KELLY(25R12)		25-RP	PIN(ø13x95mm)	0.09
		25-RP	PIN(ø21x67mm)	0.17
ESCO KELLY(35R15)		35-RP	PIN(ø13x121mm)	0.12
		35-RB	PIN(ø23x83mm)	0.26
DH55(18S)		18PN	PIN(ø6x53mm)	0.01
		18LK	LOCK(ø12x36mm)	0.025
25S		25-30PN	PIN(ø9x73mm)	0.11
		25-30LK	LOCK(ø11x39mm)	0.025
35S		35PN	PIN(ø11x86mm)	0.12
		35-40LK	LOCK(ø15x48mm)	0.02
40S		40PN	PIN(ø13x100mm)	0.3
		35-40LK	LOCK(ø15x48mm)	0.02
45S		45PN	PIN(ø14x116mm)	0.4
		45LK	LOCK(ø16x57mm)	0.03

Serie E-Bolt & Nut
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
E24/27/27R/27L		E24/27/27R/27L	PIN(ø64x16mm)
E28/29/29R/29L		E28/29/29R/29L	LOCK(ø56x16mm)
E25/25R/25L		E25/25R/25L	PIN(ø64x19mm)
E39		E39	PIN(ø90×25.4mm)

Kobelco Series
Modelo de máquina	Imagen de referencia	número de parte	Descripción	Peso unitario/kg
SK200 NEW		SK200 NEW	PIN(ø18x111mm)	0.21
			LOCK(ø30x111mm)	0.6
SK200 OLD		SK200 OLD	PIN(ø18x111mm)	0.21
			LOCK(ø33x111mm)	0.72
SK230 NEW		SK230 NEW	PIN(ø22x131mm)	0.37
			LOCK(ø35x131mm)	0.96
SK230 OLD		SK230 OLD	PIN(ø22x131mm)	0.37
			LOCK(ø35x131mm)	0.97
